LP4075
600ma獨立線性鋰離子電池充電器
LP4075是一個完整的恒流/恒壓
單芯鋰離子電池線性充電器。其SOT23-5
封裝和低外部組件數使LP4075
非常適合便攜應用程序。此外,
LP4075是專門設計的工作在USB電源
規范。不需要外部檢測電阻，也不需要
由于內部MOSFET，需要阻塞二極管
體系結構。熱反饋調節充電電流至
在高功率運行或高功率運行時，限制模具溫度
環境溫度。充電電壓固定在4.2V
充電電流可以通過一個單一的外部程序控制
電阻。LP4075自動終止充電周期
當充電電流降到程序設定的1.5/10時
達到最終浮子電壓后的值。當輸入
電源(墻適配器或USB電源)被拆除，LP4075
自動進入低電流狀態，掉電池
漏極電流小于1μA。其他特點包括收費
電流監視器，自動充電和狀態引腳指示
電荷終止和輸入電壓的存在。
一般的描述
LP4075是一個完整的恒流/恒壓
單芯鋰離子電池線性充電器。其SOT23-5
封裝和低外部組件數使LP4075
非常適合便攜應用程序。此外,
LP4075是專門設計的工作在USB電源
規范。不需要外部檢測電阻，也不需要
由于內部MOSFET，需要阻塞二極管
體系結構。熱反饋調節充電電流至
在高功率運行或高功率運行時，限制模具溫度
環境溫度。充電電壓固定在4.2V
充電電流可以通過一個單一的外部程序控制
電阻。LP4075自動終止充電周期
當充電電流降到程序設定的1.5/10時
達到最終浮子電壓后的值。當輸入
電源(墻適配器或USB電源)被拆除，LP4075
自動進入低電流狀態，掉電池
漏極電流小于1μA。其他特點包括收費
電流監視器，自動充電和狀態引腳指示
電荷終止和輸入電壓的存在。
特性
?可編程充電電流高達600mA
?電池反向連接保護
?不需要MOSFET，檢測電阻或阻塞二極管
?恒流/恒壓運行
最大限度地調節溫度
?無過熱風險收費標準
?4.2V充電電壓±1%精度
?充電電流監視器輸出氣體計量
?自動充電
?3V涓流充電閾值
?充電OTP
?SOT23-5
相關推薦
recommends
-
XT4098
■ 產品概述 XT4098 是一款完整的單節鋰離子電池充電器，帶電池 正負極反接保護，采用恒定電流/恒定電壓線性控制。采用了 內部 PMOSFET 架構，加上防反灌電路，所以不需要外部隔 離二極管。 充電電壓固定于 4.2V，精度可達±1%；而充電電流可 通過外置電阻進行設置，最大充電可達 1A。芯片內部集成過 溫保護，可對充電電流進行自動調節，以便在大功率操作或 高環境溫度條件下對芯片溫度加以限制。當輸入電壓（交流 適配器或 USB 電源）被拿掉時，XT4098 自動進入低電流狀 態，電池漏電降至 1uA 以下。在有電源時也可置于停機模式， 將供電電流降至 65uA。 XT4098 的其他特點包括欠壓閉鎖、過壓保護、2.5V 涓 流充電和兩個用于指示充電、結束的 LED 狀態。 -
XT4097
■ 產品概述 XT4097 是一款完整的單節鋰離子電池充電器，帶電池 正負極反接保護，采用恒定電流/恒定電壓線性控制。采用了 內部 PMOSFET 架構，加上防反灌電路，所以不需要外部隔 離二極管。 充電電壓固定于 4.2V，精度可達±1%；而充電電流可 通過外置電阻進行設置，最大充電可達 1A。芯片內部集成過 溫保護，可對充電電流進行自動調節，以便在大功率操作或 高環境溫度條件下對芯片溫度加以限制。芯片帶電池溫度檢 測引腳，可以通過檢測外部電池包的 NTC 電阻來控制芯片 的充電；當輸入電壓（交流適配器或 USB 電源）被拿掉時， XT4097 自動進入低電流狀態，電池漏電降至 1uA 以下。在 有電源時也可置于停機模式，將供電電流降至 65uA。 XT4097 的其他特點包括欠壓閉鎖、過壓保護、2.5V 涓 流充電和兩個用于指示充電、結束的 LED 狀態。 ■ 用途 手機，PDA，MP3 導航儀 藍牙應用 ■ 產品特點 可編程使充電電流可達 1000mA 輸入浪涌耐壓 30V 不需要 MOSFET，傳感電阻和阻塞二極管 小的尺寸實現對鋰離子電池的完全線性充電管理 恒電流/恒電壓運行 從 USB 接口管理單片鋰離子電池 預設充電電壓為 4.2V ?1% 充電電流輸出監控 充電狀態指示標志 充電電流可調 停止工作時提供 25μA 電流 2.5V 涓流充電閾值電壓 軟啟動限制浪涌電流電流 電池反接保護 -
XT4096
■ 產品概述 XT4096 是一款完整的單節鋰離子電池充電器，帶電池 正負極反接保護，采用恒定電流/恒定電壓線性控制。采用了 內部 PMOSFET 架構，加上防反灌電路，所以不需要外部隔 離二極管。 充電電壓固定于 4.2V，精度可達±1%；而充電電流可 通過外置電阻進行設置，最大充電可達 0.5A。芯片內部集成 過溫保護，可對充電電流進行自動調節，以便在大功率操作 或高環境溫度條件下對芯片溫度加以限制。當輸入電壓（交 流適配器或 USB 電源）被拿掉時，XT4096 自動進入低電流 狀態，電池漏電降至 1uA 以下。在有電源時也可置于停機模 式，將供電電流降至 65uA。 XT4096 的其他特點包括欠壓閉鎖、過壓保護、2.5V 涓 流充電和兩個用于指示充電、結束的 LED 狀態。 -
XT4095
■ 產品概述 XT4095 是一款完整的單節鋰離子電池充電器，帶電池 正負極反接保護，采用恒定電流/恒定電壓線性控制。采用了 內部 PMOSFET 架構，加上防反灌電路，所以不需要外部隔 離二極管。 充電電壓固定于 4.2V，精度可達±1%；而充電電流可 通過外置電阻進行設置，最大充電可達 0.5A。芯片內部集成 過溫保護，可對充電電流進行自動調節，以便在大功率操作 或高環境溫度條件下對芯片溫度加以限制。當輸入電壓（交 流適配器或 USB 電源）被拿掉時，XT4095 自動進入低電流 狀態，電池漏電降至 1uA 以下。在有電源時也可置于停機模 式，將供電電流降至 65uA。 XT4095 的其他特點包括欠壓閉鎖、過壓保護、2.5V 涓 流充電和兩個用于指示充電、結束的 LED 狀態。 -

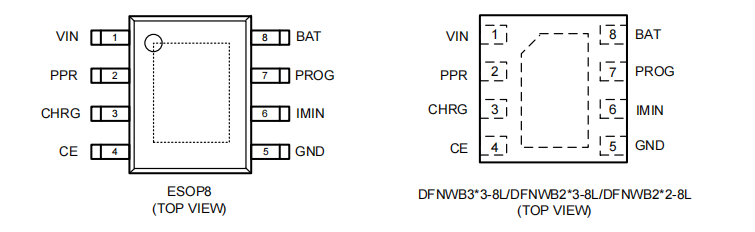

XT4082
