LN1171
低功耗高輸入電壓CMOS 電壓穩壓器
LN1171 系列是一款采用CMOS 工藝實現的三端高輸入
電壓、低壓差、小輸出電流的電壓穩壓器。它的輸出電流可
達到60mA，最大輸入電壓可達到28V。其輸出固定電壓的
范圍是4.2V～5.0V。由于采用的CMOS 工藝，它可實現低
壓差和小靜態電流。芯片內置過流保護和短路保護電路，可
確保工作安全和使用壽命。
■ 產品概述
LN1171 系列是一款采用CMOS 工藝實現的三端高輸入
電壓、低壓差、小輸出電流的電壓穩壓器。它的輸出電流可
達到60mA，最大輸入電壓可達到28V。其輸出固定電壓的
范圍是4.2V～5.0V。由于采用的CMOS 工藝，它可實現低
壓差和小靜態電流。芯片內置過流保護和短路保護電路，可
確保工作安全和使用壽命。
■ 用途
? 電池供電設備
? 通訊設備

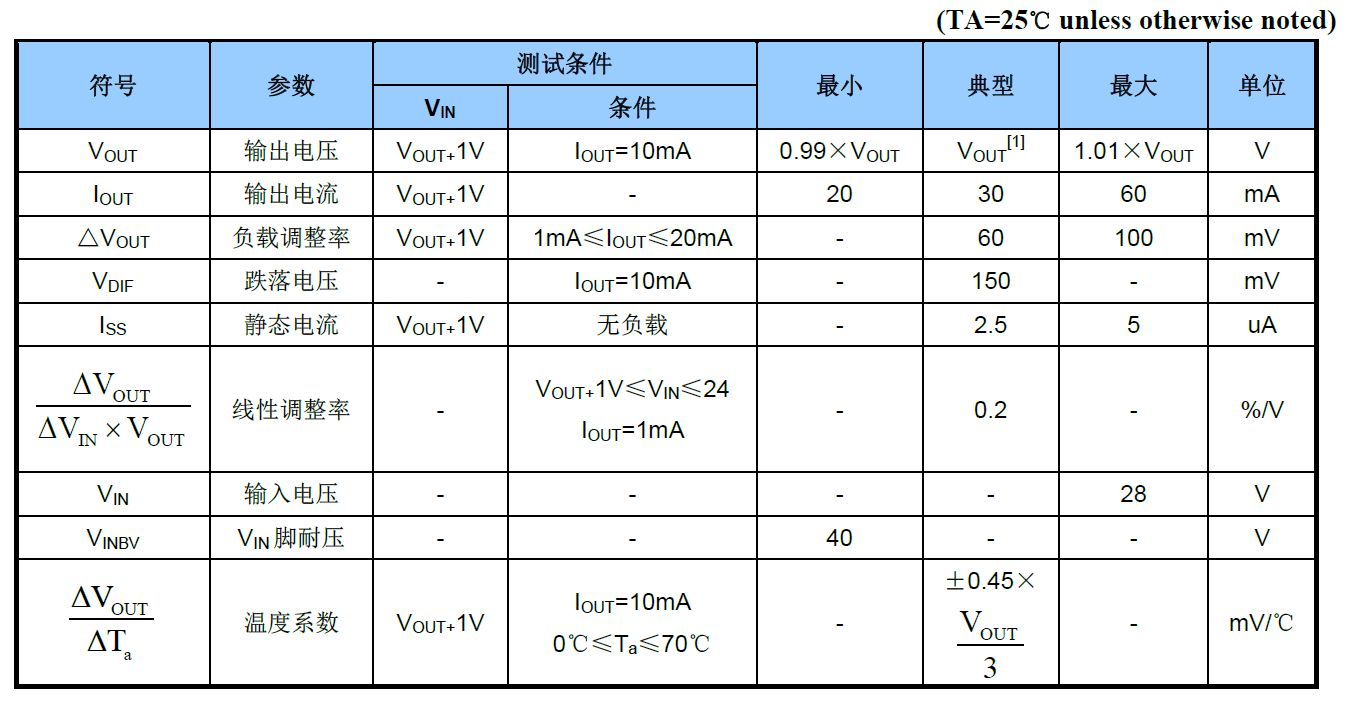

■ 產品特點
? 低靜態功耗 典型值2.5μA
? 高精度輸出 最高可達±1%
? 小溫度系數 ＜±100ppm/℃
? 高輸入電壓 最高達28V
? 高輸入耐壓 不小于40V
? 內置保護電路 過流保護和短路保護
? 輸出電流 60mA（最大值）
? 小封裝形式 SOT89-3L、SOT23-3L
以及客戶要求的封裝
