LN1139
300mA 低壓差可編程輸出 CMOS 電壓穩壓器
LN1139 系列是使用 CMOS 技術開發的高速、低壓差，高
精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置
有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電
流。外置輸出反饋，可以很方便地得到客戶需要的電壓。為
了使負載電流不超過輸出晶體管的電流容量，內置了過流保
護、過溫保護及短路保護功能。
LN1139 可具有 POWER GOOD 指示功能。當 FB 電壓達到
0.75V 時，PG 輸出為高。當 FB 降到 0.7V 以下時，PG 輸出為
低。內部運放采用了先進的結構，輸出電容可以省略！
■ 產品概述
LN1139 系列是使用 CMOS 技術開發的高速、低壓差，高 精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置 有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電 流。外置輸出反饋，可以很方便地得到客戶需要的電壓。為 了使負載電流不超過輸出晶體管的電流容量，內置了過流保 護、過溫保護及短路保護功能。
LN1139 可具有 POWER GOOD 指示功能。當 FB 電壓達到 0.75V 時，PG 輸出為高。當 FB 降到 0.7V 以下時，PG 輸出為 低。內部運放采用了先進的結構，輸出電容可以省略！
■ 產品特點

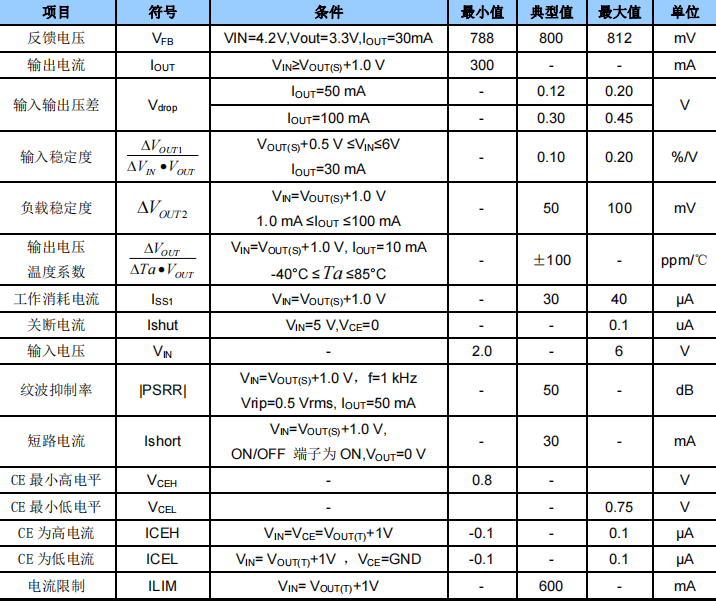

? 可編程輸出：最低可以到 0.8V。
? 反饋精度高： 精度可達±1.5%
? 輸入輸出壓差低： 300 mV 典型值(輸出為 3.0V 的產 品, IOUT=100mA 時)
? 高紋波抑制比：50dB (1 kHz)
? 消耗電流少：30μA（TYP.）
? 最大輸出電流：可輸出 300mA（VIN≥VOUT+1V）
? 待機電流：小于 0.1μA
? 內置保護：內置過流保護、過溫保護和短路保護電路
? 帶 POWER GOOD 指示
■ 用途
? 移動電話
? 無繩電話
? 照相機、視頻錄制設備
? 便攜式游戲機
? 便攜式 AV 設備
? 基準電壓源
? 以電池供電的系統
■ 封裝
? SOT-23-5L
? SOT-23-6L
