LN3005
■ 產品概述

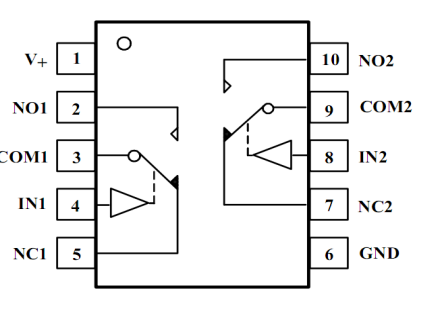

LN3005 是一個雙通道單刀雙擲模擬開關(SPDT)，適用 于通信系統，醫療設備和其它便攜式電池供電設備。它采用 CMOS 工藝，具有雙向，超低阻值，低功耗，低漏電流，高 速，高帶寬的特點，非常適合電池供電的便攜式產品采用。 其極低的開關阻抗——0.5Ω(TYP)和快速開關時間—— tON=16ns, tOFF=15ns，可以大大減少電池供電便攜式產品的 信號損失，改善音頻及視頻輸出級。LN3005 在封裝上采用 了 DFN-10 和 MSOP-10 的封裝，體積小巧，節省了很多空 間。LN3005 集成了兩個單刀雙擲開關，由兩個常開 NO 和 兩個常關 NC 開關組成，可以用來作為 2 選 1 的多路選擇開 關。
■ 產品特點
? 電壓工作范圍：1.8V～5.5V
? 超低阻值：0.5Ω(TYP)
? 快速開關時間：tON=16ns, tOFF=15ns
? -3dB 帶寬：30MHz
? 超低功耗：<0.01μW
? 軌到軌的工作范圍
? TTL/CMOS 兼容
? 小體積封裝：DFN-10，MSOP-10
■ 用途
? 電池供電，手提和便攜式設備
? 手機/蜂窩式移動電話
? 膝上型，筆記本，掌上型 PDA
? 通訊系統，用戶交換機
? 醫療設備，超聲波，心電圖儀
? 測試設備，便攜式儀表，數字萬用表
? 音頻和視頻傳輸，轉換
? 采樣保持電路
? 數字濾波器
? 高速多路復用
? 積分復位電路等
