LN9701
100mΩ 功率開關
LN9701 是一款只有 100mΩ 導通內阻，應用于 USB 供
電的電源開關電路。內置電荷泵升壓來驅動 NMOS 功率管，
當處于關斷狀態時通過寄生的反向體二極管來消除開關的反
向?qū)娏鳌５偷撵o態功耗（23μA）和小封裝（SOT23-5L）
特別適合電池供電的便攜式設備使用。
保護電路包括防止上電過程中的涌入電流的軟啟電路，
1.1A/1.3A 過流保護電路是 USB 電源必須的，內置熱關斷保
護電路以及短路保護電路。
■ 產品概述
LN9701 是一款只有 100mΩ 導通內阻，應用于 USB 供 電的電源開關電路。內置電荷泵升壓來驅動 NMOS 功率管， 當處于關斷狀態時通過寄生的反向體二極管來消除開關的反 向?qū)娏?。低的靜態功耗（23μA）和小封裝（SOT23-5L） 特別適合電池供電的便攜式設備使用。 保護電路包括防止上電過程中的涌入電流的軟啟電路， 1.1A/1.3A 過流保護電路是 USB 電源必須的，內置熱關斷保 護電路以及短路保護電路。
■ 封裝
? SOT23-5L

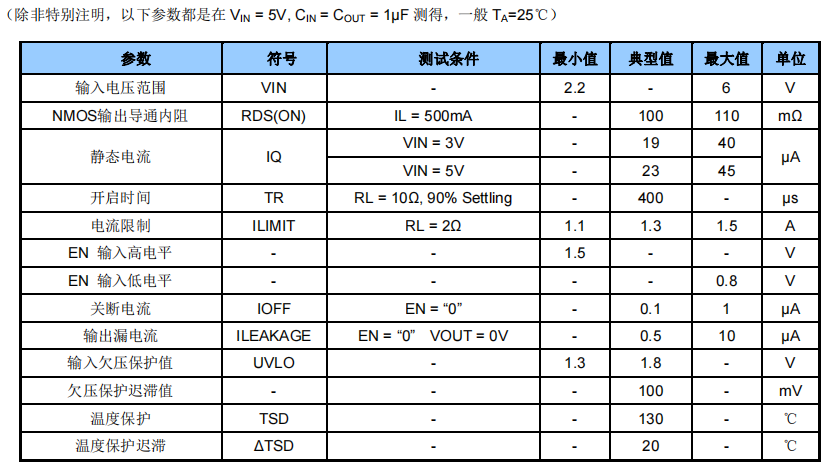

■ 產品特點
? 輸入電壓：2.2V 到 6V
? 導通內阻：100mΩ（典型值）
? 1.1A/1.3A 過流保護電路
? 靜態電流：23μA
? 軟啟電路
? 過熱保護和短路保護
? 微型封裝
■ 用途
? 電池供電設備，便攜式設備

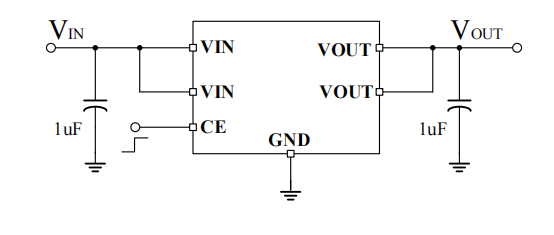

? USB 供電的電源開關電路
? 電池充電器
? 熱插拔電源供電
