LN1130
低壓差高紋波抑制 CMOS 電壓穩壓器
■ 產品概述
LN1130 系列是使用 CMOS 技術開發的高紋波抑制，低
壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。
由于內置有低通態電阻晶體管，因而壓差低，能夠獲得較大
的輸出電流。為了使負載電流不超過輸出晶體管的電流容量，
內置了過載電流保護電路、溫度保護電路。此外，因采用

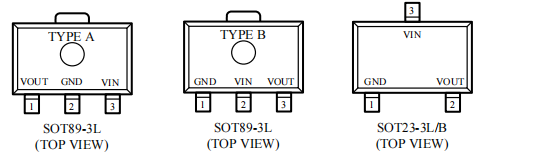

SOT89-3L, SOT23-3L 小型封裝，故可高密度安裝。
■ 產品概述
LN1130 系列是使用 CMOS 技術開發的高紋波抑制，低 壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。 由于內置有低通態電阻晶體管，因而壓差低，能夠獲得較大 的輸出電流。為了使負載電流不超過輸出晶體管的電流容量， 內置了過載電流保護電路、溫度保護電路。此外，因采用 SOT89-3L, SOT23-3L 小型封裝，故可高密度安裝。
■ 用途
? DVD 驅動器，CD-ROM 驅動器穩壓電源
? 使用電池供電的設備的穩壓電源
? 通信設備的穩壓電源
? 筆記本電腦用的穩壓電源
■ 產品特點
? 可選擇輸出電壓：可以在 1.5～5.5V 的范圍內選擇,并 以 0.1 V 為單位進級
? 輸出電壓精度高：精度可達±2.0%（客戶要求）
? 輸入輸出壓差低： 典型值 250 mV (輸出為 3.0V 的產 品, IOUT=100mA 時)
? 工作時消耗電流少：典型值 60μA
? 輸出電流大：可輸出 300mA（VIN≥VOUT+1v）
? 內置電源開/關控制電路：能夠延長電池的使用壽命
? 高紋波抑制率：典型值 55dB (1.0 kHz 時)
? 采用小型封裝? 內置保護
