LN1154
低功耗 低跌落電壓 中電流電壓調整器
LN1154 系列是使用 CMOS 技術開發的高速、低壓差，
高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內
置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出
電流。
為了使負載電流不超過輸出晶體管的電流容量，內置了
過流等保護電路。
■ 產品概述
LN1154 系列是使用 CMOS 技術開發的高速、低壓差， 高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內 置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出 電流。
為了使負載電流不超過輸出晶體管的電流容量，內置了 過流等保護電路。

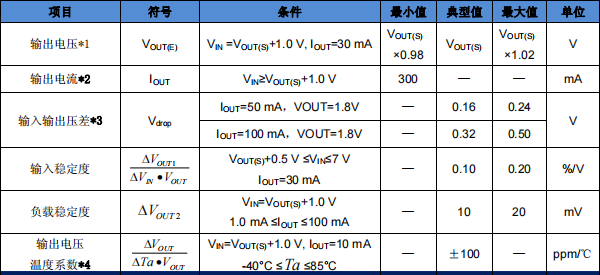

■ 產品特點
可選擇輸出電壓： 可以在 1.1～5.0V 的范圍內選擇,步進為 0.1 V
輸出電壓精度高： 精度可達±2.0%
輸入輸出壓差低： 典型值 180 mV (輸出為 3.0V 的產品, IOUT=100mA 時)
高紋波抑制比：60dB (1 kHz)
消耗電流少：典型值 60μA
最小輸出電流：可輸出 300mA（VIN≥VOUT+1v）
待機電流：小于 1μA 內置保護：內置過流保護 內置泄流管
■ 用途
移動電話
無繩電話
照相機、視頻錄制設備
便攜式游戲機
便攜式 AV 設備
基準電壓源
以電池供電的系統

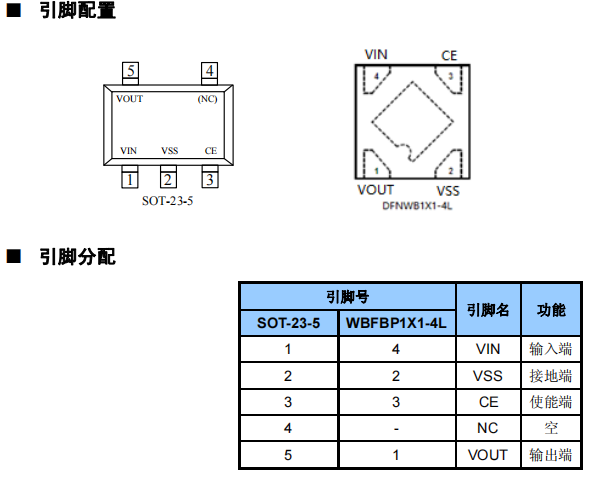

■ 封裝
? SOT-23-5L
? WBFBP1X1-4L
