JX6115
0.4μA 靜態功耗 高紋波抑制比 500mA 低壓差線性電壓穩壓器
JX6115系列是具有高紋波抑制率、低功耗（0.4μ A）、低壓差的CMOS降壓型電壓穩壓器。在輸入、輸
出電壓差極小的情況下提供500mA的輸出電流，并且
仍能保持良好的調整率。由于輸入輸出間的電壓差很
小和靜態偏置電流很小，這些器件特別適用于希望延
長電池壽命的電池供電類產品，如計算機、消費類產
品和工業設備等。
JX6115具有過流、過溫保護功能和輸出放電功
能。
輸出電壓可以通過金屬熔絲技術在內部設定。它
可以在2.0V到5.0V的范圍內以100mV的增量進行選

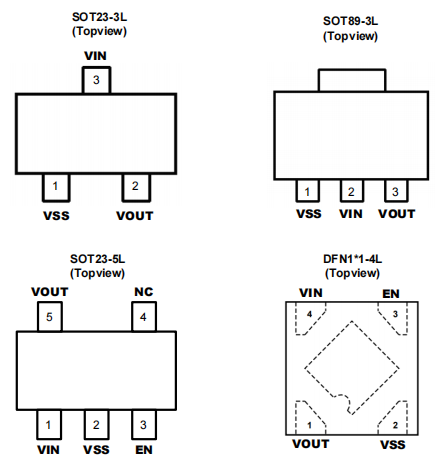

擇。封裝形式具有SOT23-3L、SOT23-5L、SOT-89和 DFN1*1-4L可供選擇。
產品描述
JX6115系列是具有高紋波抑制率、低功耗（0.4μ A）、低壓差的CMOS降壓型電壓穩壓器。在輸入、輸 出電壓差極小的情況下提供500mA的輸出電流，并且 仍能保持良好的調整率。由于輸入輸出間的電壓差很 小和靜態偏置電流很小，這些器件特別適用于希望延 長電池壽命的電池供電類產品，如計算機、消費類產 品和工業設備等。 JX6115具有過流、過溫保護功能和輸出放電功 能。 輸出電壓可以通過金屬熔絲技術在內部設定。它 可以在2.0V到5.0V的范圍內以100mV的增量進行選 擇。封裝形式具有SOT23-3L、SOT23-5L、SOT-89和 DFN1*1-4L可供選擇。
應用領域
? 電池供電系統
? 無繩電話設備
? 無線控制系統
? 便攜/手掌式計算機
? 藍牙耳機
? 智能穿戴設備
? 電壓基準源
產品特點
? 低靜態功耗：0.4μA
? PSRR=70dB@1KHz
? 寬輸入工作電壓范圍：2V~7V
? 最大輸出電流：500mA
? 壓差電壓：100mV@100mA (典型輸出電壓3.3V)
? 高精度：2% ? 工作溫度范圍：-40℃~ 85℃
? 超小型封裝：SOT23-3L，SOT23-5L、SOT89-3L 、 DFN1*1-4L
